产品概述：

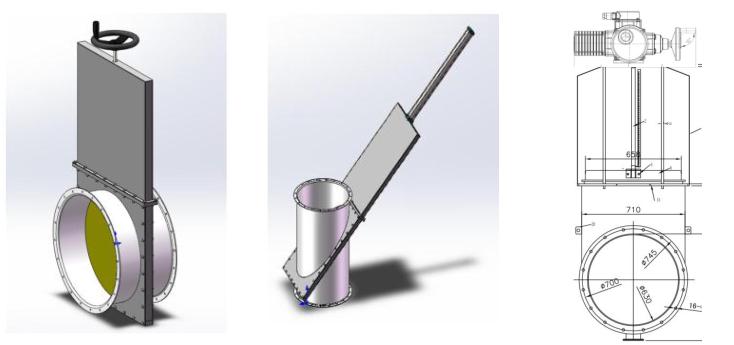

插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大

小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作，通过转动

手轮使丝杆带动闸板沿水平方上下反复运动，使手动插板阀达到启闭目的。

此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，

其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结

构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。

在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介

质等特点。

品种及规格：

品种：手动蝶阀、气动蝶阀、电动蝶阀

规格：DN100-DN1200

材质：碳钢、镀锌、不锈钢

技术特性：

工作温度：0℃~300℃

工作压力：±5000Pa

泄漏率：空气泄漏率为≤1%

密封形式：金属硬密封、硅胶软密封

叶片结构：多叶片

使用说明：该阀结构为插板阀：阀门关闭时，阀板插入密封槽内，能有效的保证高密

封性，适用于密封要求严格工况场合使用，该阀可选择手动、气动操作；
